SESTAVA ENERGETICKÉHO CENTRA
SEC
SEC o maximálním dodávaném výkonu 1080 kW slouží jako nezávislý zdroj elektrické energie všeobecného použití. Svou koncepcí je SEC předurčena pro nasazení v jednotkách sil okamžité reakce v komplexním systému kontejnerového zabezpečení. SEC se skládá se ze tří samostatně stojících elektrocentrál ozn. EC1, EC2 a EC3, jedné rozvodny typu KR 1080 a nádrže na palivo pro elektrocentrály typu KN 16.
Základní takticko-technická data:
| vnější rozměry (d x š x v): | 6 058 x 2 438 x 2 438 mm |
| celková maximální hmotnost kontejneru: | 9 200 kg |
| provozní podmínky: | |
| teplota okolí | -32 °C až + 55 °C |
| relativní vlhkost vzduchu | do 90 % při + 30 °C |
| prašnost vzduchu | do 0,5 g.m3 (měřeno ve výšce 0,5 m nad terénem) |
| intenzita atmosférických srážek | 3 mm.min-1 (dopadajících pod úhlem 30° ve všech směrech) |
Základní parametry:
| Typ kontejnerů v sestavě SEC | ISO -1C |
| Max. jmenovitý výkon (při použití tří EC 360 kW) | 1080 kW (270 m. n. m.) |
| Účiník (cos φ) | 0,8 |
| Jmenovité napětí, kmitočet | 3×400/230 V, 50 Hz, |
| Druh provozu | nepřetržitý |
| Napěťová soustava třífázová, jednofázová a stejnosměrná | 3×400/230 V, 230 V, 50 Hz, 24 Vss |
| Obsluha SEC | 1 osoba +2 |
Popis:
SEC je zastavěna do modifikovaných kontejnerů ISO-1C, které odpovídají svými vnějšími rozměry ČSN ISO 668 a po pevnostní stránce ČSN ISO 1496-1.
SEC se skládá se ze tří samostatně stojících elektrocentrál ozn. EC1, EC2 a EC3, jedné rozvodny typu KR 1080 a nádrže na palivo pro elektrocentrály typu KN 16.
Varianty zapojení SEC v sestavě: KR 1080, KN 16 a kombinace EC (viz tabulka 2)
Možné kombinace zapojení kontejnerových elektrocentrál v sestavě SEC
| Číslo kombinace | EC1 | EC2 | EC3 |
| 1. | 360 kW | 360 kW | 360 kW |
| 2. | 360 kW | 360 kW | 120 kW |
| 3. | 360 kW | 120 kW | 120 kW |
| 4. | 120 kW | 120 kW | 120 kW |
| 5. | 120 kW | 120 kW | 360 kW |
| 6. | 120 kW | 360 kW | 360 kW |
| 7. | 120 kW | 360 kW | 120 kW |
| 8. | 360 kW | 120 kW | 360 kW |
Kontejnerová rozvodna KR 1080 je umístěna rovněž v kontejneru typ ISO 1C a primárně zabezpečuje paralelní spolupráci určených tří elektrocentrál. Elektrická energie z jednotlivých EC je přiváděna na svorkové pole KR 1080. Každá EC má vyčleněno jedno svorkové pole na boku KR 1080. KR 1080 dále zabezpečuje distribuci elektrické energie o max. výkonu 1080 kW ze tří zásuvkových větví prostřednictvím zásuvkového pole (průmyslových zásuvek) a svorek. Každá zásuvková větev je složena ze zásuvek typu 63A/5p, 32A/5p, a 16A/3p a svorek. Prostřednictvím svorek je pak umožněn odběr z výstupů 125A. KR 1080 tvoří zároveň sklad pro veškerou výbavu energocentra (vodiče, sloužící
pro propojení silových a datových obvodů, nářadí pro údržbu, ženijní nářadí, náhradní díly a zemnicí kolíky se zemnícími vodiči).

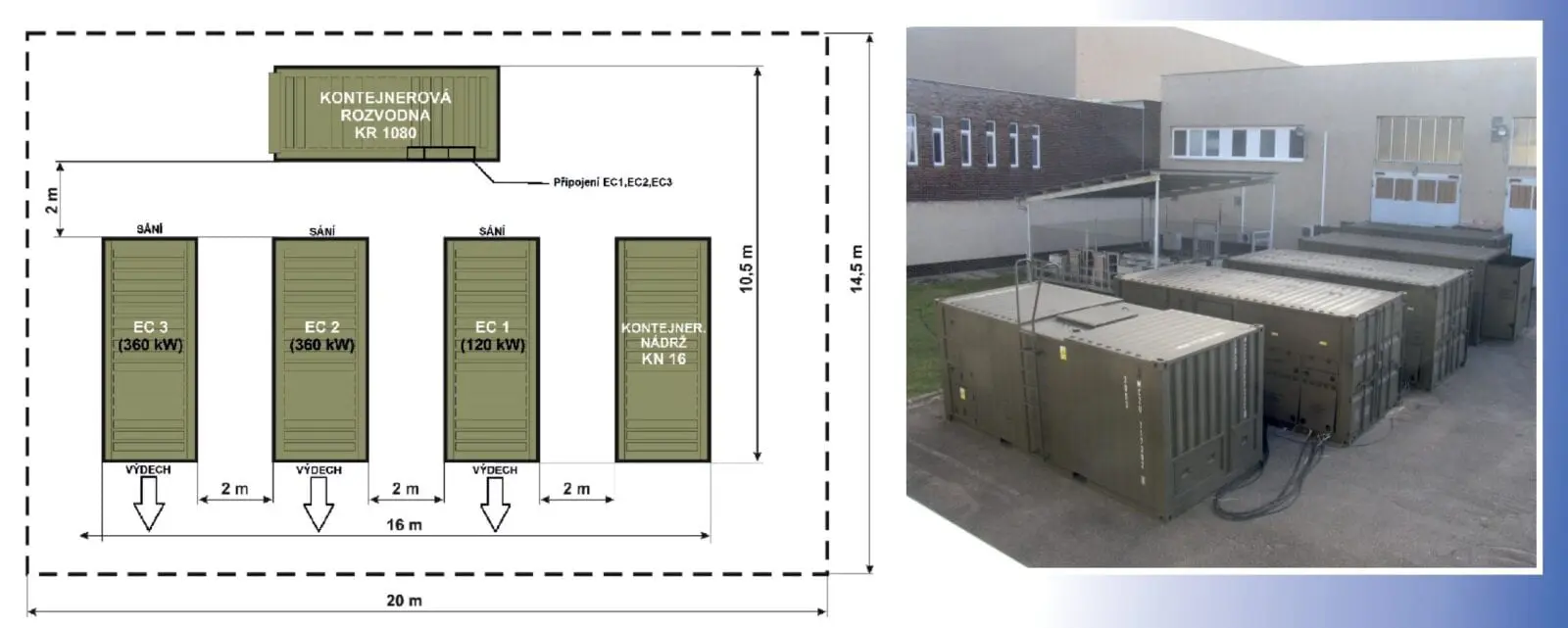

Kontejnerová nádrž KN 16 je umístěna v kontejneru ISO 1C, obsahuje nádrž o objemu 15 m3 a kompletní palivové hospodářství zabezpečující nepřetržité doplňování paliva do EC energocentra. Rozložené energocentrum zaujímá plochu o rozměrech cca 20 × 25 m, konfigurace jednotlivých součástí energocentra a vzájemného propojení je na níže uvedených stránkách.
