ZDVIHACÍ ZAŘÍZENÍ EC 4kW
TYP ZZ-EC 4 kW

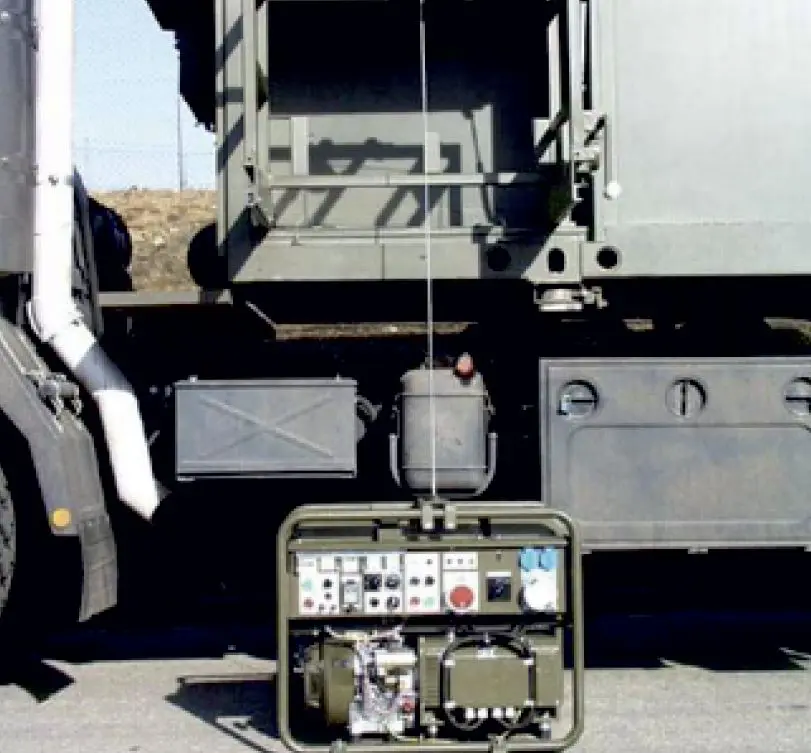

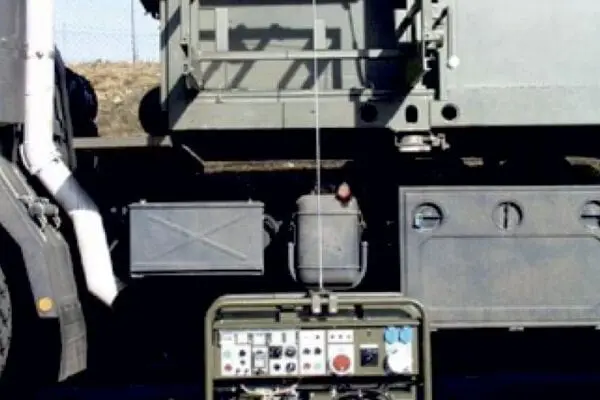

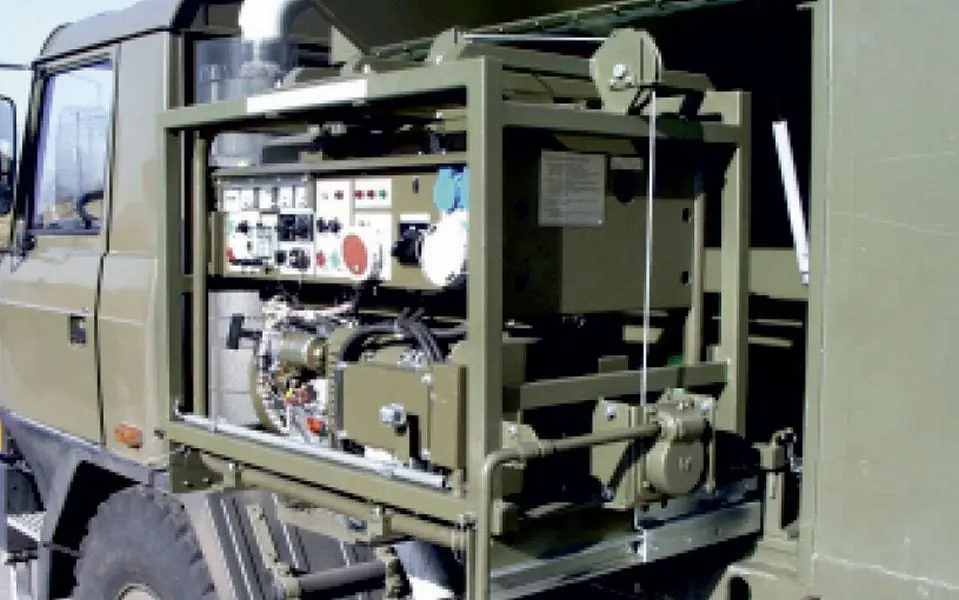

Zdvihací zařízení EC 4 kW (ZZ-EC 4 kW) je určeno k manipulaci s EC 4 kW, tzn. k jejímu vyjmutí ze schrány, spuštění na terén, opětovné zvednutí, uložení do schrány a upevnění. Je zabudováno do schrány EC. Ovládá se pomocí kliky, kterou je přes šnekovou převodovku ovládán navíjecí buben.
Provedení:

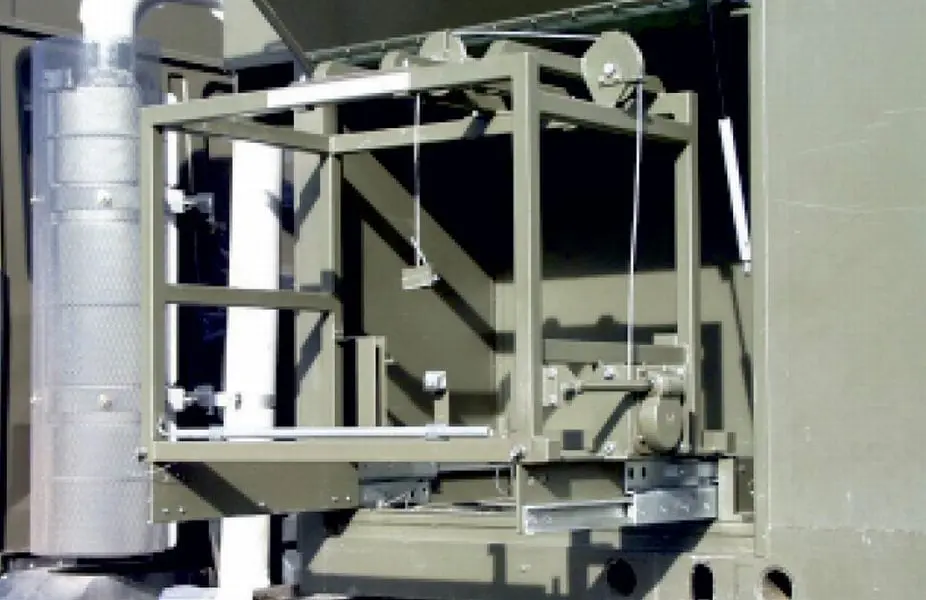

- pevný rám s výsuvnými lištami pevně spojený se dnem schrány EC (slouží k uložení a zajištění výsuvné klece a EC v přepravní poloze);
- výsuvná klec je vlastním zdvihacím zařízením, pomocí kterého se manipuluje s EC (je tvořena rámem opatřeným na obou stranách výsuvnými lištami);
- zdvihací mechanismus (umístěný na pravé straně výsuvné klece), který se skládá z:
- navijáku se samosvornou šnekovou převodovkou;
- bubnové kladky pro uložení lana;
- středicí kladky (navádí nosné lano do bubnové kladky);
- závěsný rám upevněný na horní část rámu EC (zajišťuje zavěšení EC na lano).
Základní takticko-technické parametry:
| vnější rozměry (d × š × v) | 1 065 × 630 × 840 mm |
| zdvih | 1 800 mm |
| hmotnost zdvihacího zařízení | 75 kg ± 1 % |
| hmotnost zařízení se zavěšenou EC | 225 kg ± 2 % |
| nosnost zařízení | 200 kg |
| nosné lano: | |
| průměr | 5 mm |
| délka | 5 m |
| provozní podmínky: | |
| teplota okolí | -30 °C až + 44 °C |
| relativní vlhkost vzduchu | do 90 % při + 30 °C |
