Dělostřelecký průzkumný komplet

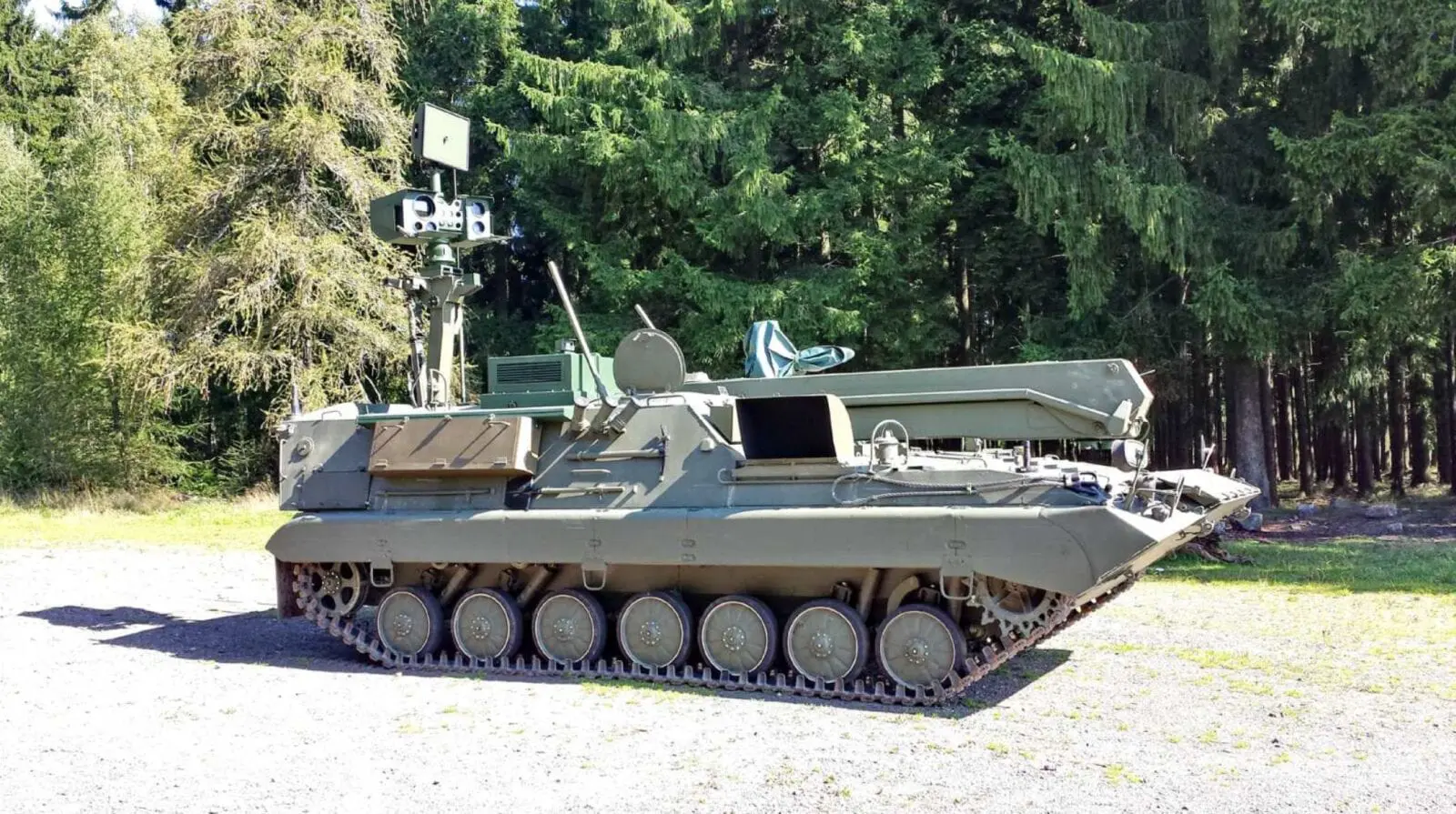

Průzkumný a pozorovací komplet „SNĚŽKA M“ vznikl modernizací stávajícího kompletu v oblasti systémového řešení integrovaného průzkumného systému, řídících systémů (HW i SW), komunikačních prostředků, zdrojové soustavy a podpůrných subsystémů za účelem výsledného zvýšení užitných vlastností na úroveň soudobých průzkumných systémů.

Určení

Průzkumný a pozorovací komplet SNĚŽKA M je součástí systému řízení palby dělostřeleckého oddílu a je určen k provádění dělostřeleckého průzkumu bojiště a získávání podkladů pro palbu při plnění úkolů palebné podpory vojsk. S jeho nasazením se počítá především na exponovaná místa bojiště, kde poskytuje velmi dobrou ochranu obsluhy a přístrojů před střepinami granátů, střelami z ručních zbraní a zbraněmi hromadného ničení. Použité subsystémy pro průzkum a jejich vzájemnákonfigurace umožňují vytvořit průzkumné zařízení s dalekými dosahy detekce a identifikace cílů.

Hlavní TTP

Rozměry:Délka7 485 mm
Šířka3 150 mm
Výška3 700 mm
Bojová výška15 090 mm
Hmotnost:Celková hmotnost17 000 kg
Vnější komunikační subsystém:Ruční radiostanice Harris RF7800M-HH1 ks
Vozidlová radiostanice RF 13251 ks
Vozidlová radiostanice Harris RF7800M-MP1 ks
Navigační subsystém:GPS přijímač DAGR AN/PSN-13A1 ks
Inerciální navigační jednotka TALIN 40001 ks
Dosahy optických senzorů na cíl typ TANK:Denní kamery detekceaž 18 km
Denní kamery rekognoskaceaž 10 km
Denní kamery identifikaceaž 6 km
Termovizní kamera detekceaž 14 km
Termovizní kamera rekognoskaceaž 8 km
Termovizní kamera identifikaceaž 5 km
Dosah laserového dálkoměruaž 20 km
Radarová jednotkaSquire1 ks
Dosahaž 48 km
Souprava náhradní průzkumná
SNPz:
Leica Vector 21 Nite1 ks
GonioLight V nebo STERNA V1 ks
Datový terminál IX104C5DMSR1 ks
GPS přijímač DAGR AN/PSN-13A1 ks
Stativ1 ks
Batoh TL 98 S UV VZ 95 VTUVM1 ks
