Munice pro 60 mm minomety
Určení
60 mm náboje jsou určeny ke střelbě z lehkého ručního minomet ANTOS a ANTOS LR. K dispozici jsou následující druhy minových nábojů:
- 60 mm HEF
- 60 mm HEI
- 60 mm SMK
- 60 mm ILL
- 60 mm ILL IR
- 60 mm TRAIN (JUMP)
Minový náboj se odběrateli dodává s nalaborovanou základní i přídavnou náplní a je uložen ve vodotěsném plastovém pouzdře. Minové náboje jsou zabaleny v dřevěném truhlíku po 10ks.
60mm HEF a HEI

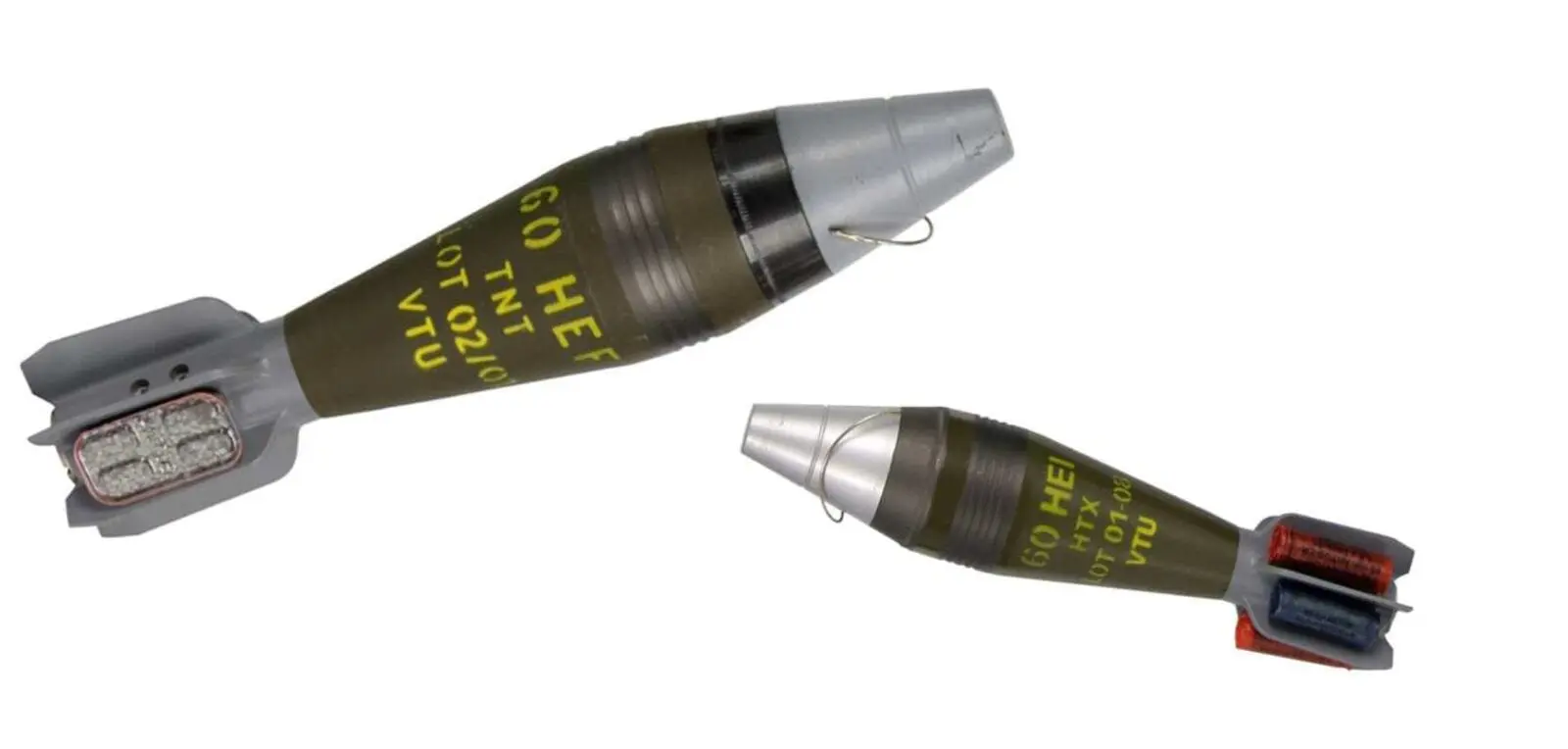

Tělo miny je laborováno trhavinou TNT pro náboj typu HEF (klasický tříštivý) nebo trhavinou HTX s termobarickými účinky pro náboj typu HEI. Všechny tyto náboje jsou vybaveny nárazovým hlavovým zapalovačem PDSQ dle standardů NATO.
| Parametr | 60-HEF | 60-HEI |
| Hmotnost minového náboje (g) | 1420±20 | 1420±20 |
| Trhavina | TNT | HTX |
| Hmotnost trhaviny (g) | 214±2 | 268±2 |
| Detonační rychlost (m.s-1) | 6850 | 7020 |
| Detonační tlak (GPa) | 19.2 | 21.1. |
| Počet účinných střepin nad 0,5 g | >350 | >350 |
| Smrtící poloměr (2 účinné střepiny na m2) | 8.5 | 11.8 |
| Přetlak ve vzdálenosti 3 m (kPa) | 50 | 71 |
| Tritolový ekvivalent v tlaku (%) | 100 | 141 – 174 |
| Tritolový ekvivalent v impulsu (%) | 100 | 157 – 170 |
| Vzdálenost dosažení ekvivalentního impulsu | 1.00 | 1.27 – 1.66 |
| UN kód | 0321 | 0321 |
| Třída bezpečnosti | 1.2 E | 1.2 E |
| Hmotnost přepravního obalu s 10 ks min (kg) | 20±1 | 20±1 |
60mm ILL a ILL-IR

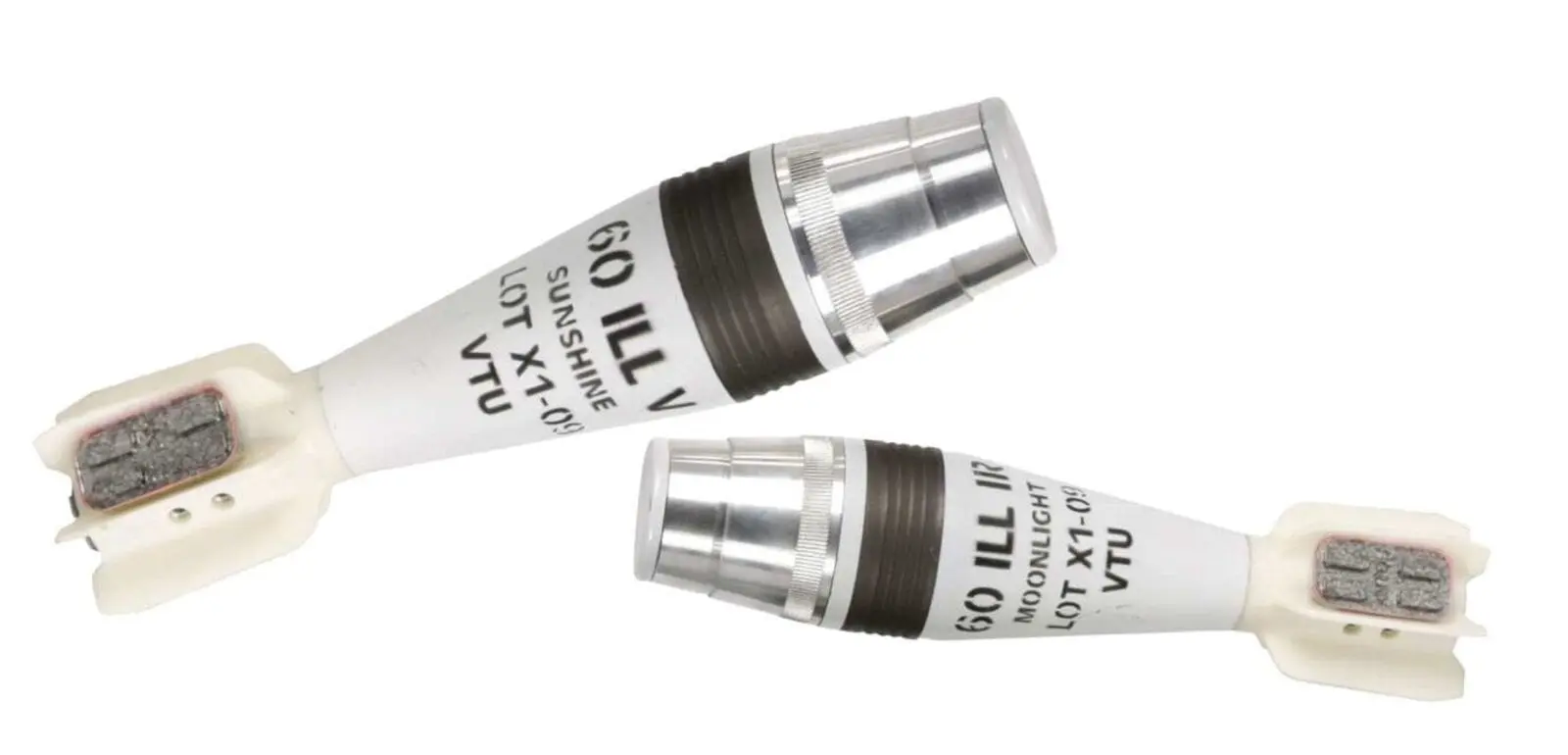

Světlice náboje ILL emituje světlo převážně ve viditelné oblasti spektra. Světlice náboje ILL-IR má potlačeno vyzařování ve viditelné části spektra a její maximum vyzařování je v oblasti 800 až 900 nm.
| Hmotnost minometného náboje | 1,15 kg ± 0,02 kg |
| Hmotnost světlice | 0,15 kg ± 0,02 kg |
| Délka miny | 267 mm ± 3 mm |
| Svítivost světlice (ILL) | min. 100.000 Cd |
| Zářivost světlice (ILL-IR) | min. 52 W. sr-1 |
| Doba výmetu světlice od iniciace miny | 7,5 s ± 1,2 s |
| Doba svícení | min. 20 s |
| Výmet světlice ve výšce | min. 200 m |
| UN kód | 0254 |
| Třída bezpečnosti | 1.3G |
| Hmotnost truhlíku s 10 ks minometných nábojů | 20 kg ± 1 kg |
60mm SMK

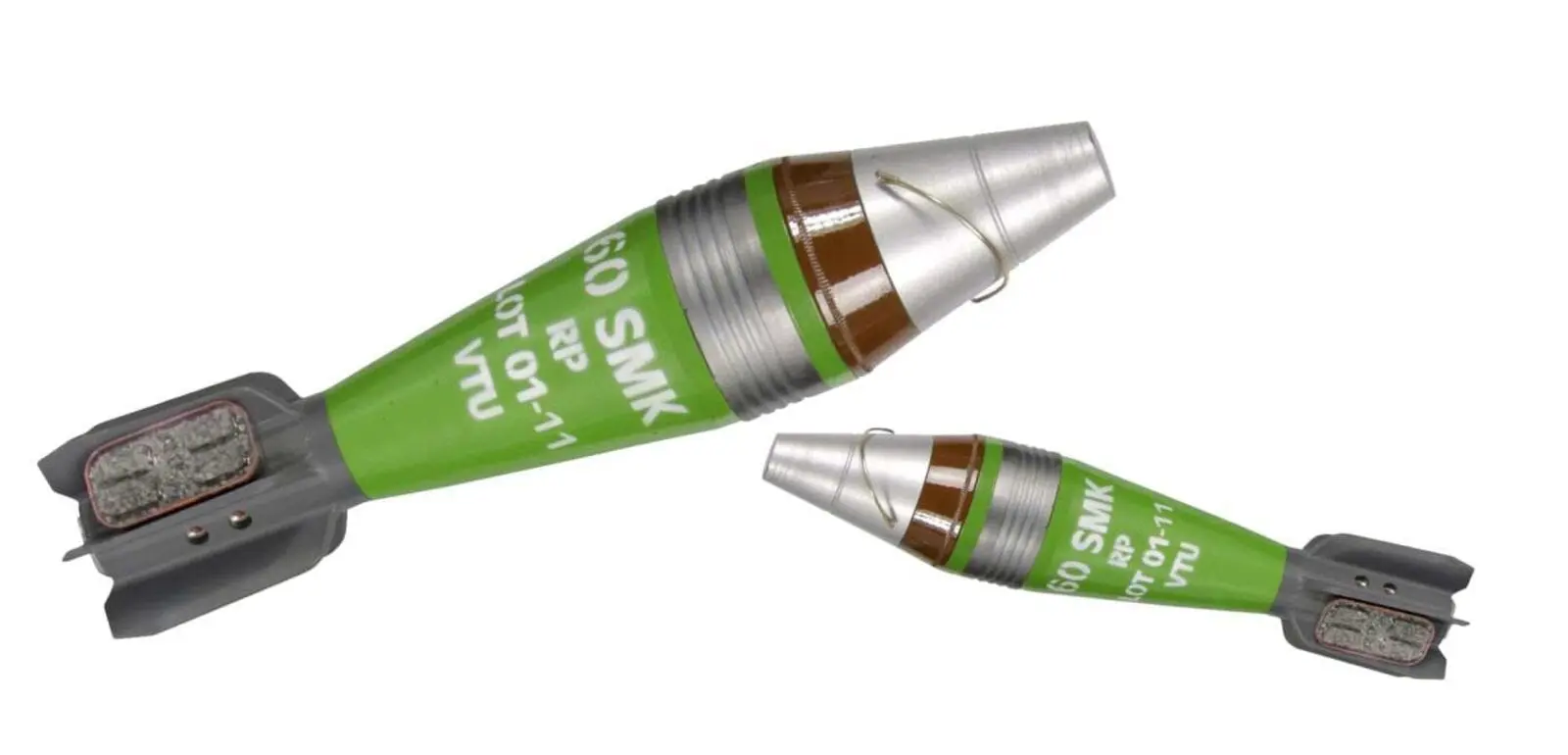

60mm minometný náboj SMK (SMOKE) je určen k vizuálnímu vyznačení místa v terénu (např. pozice nepřítele nebo zájmového objektu) ve vzdálenosti dostřelu z použitého minometu pomocí dýmového oblaku vzniklého při dopadu miny. Konstrukčně vychází z miny HEF/HEI, ale místo trhaviny obsahuje signalizační dýmotvornou slož na bázi červeného fosforu.
| Hmotnost minometného náboje | 1,42 kg ± 0,02 kg |
| Hmotnost dýmové slože | 200 g ± 15 g |
| Délka miny se zapalovačem | 293 mm ± 3 mm |
| Doba do rozptýlení dýmu (bezvětří) | min. 15 s |
| UN kód | 0015 |
| Třída bezpečnosti | 1.2G |
| Hmotnost truhlíku s 10 ks minometných nábojů | 20 kg ± 1 kg |
60mm TRAIN (JUMP)

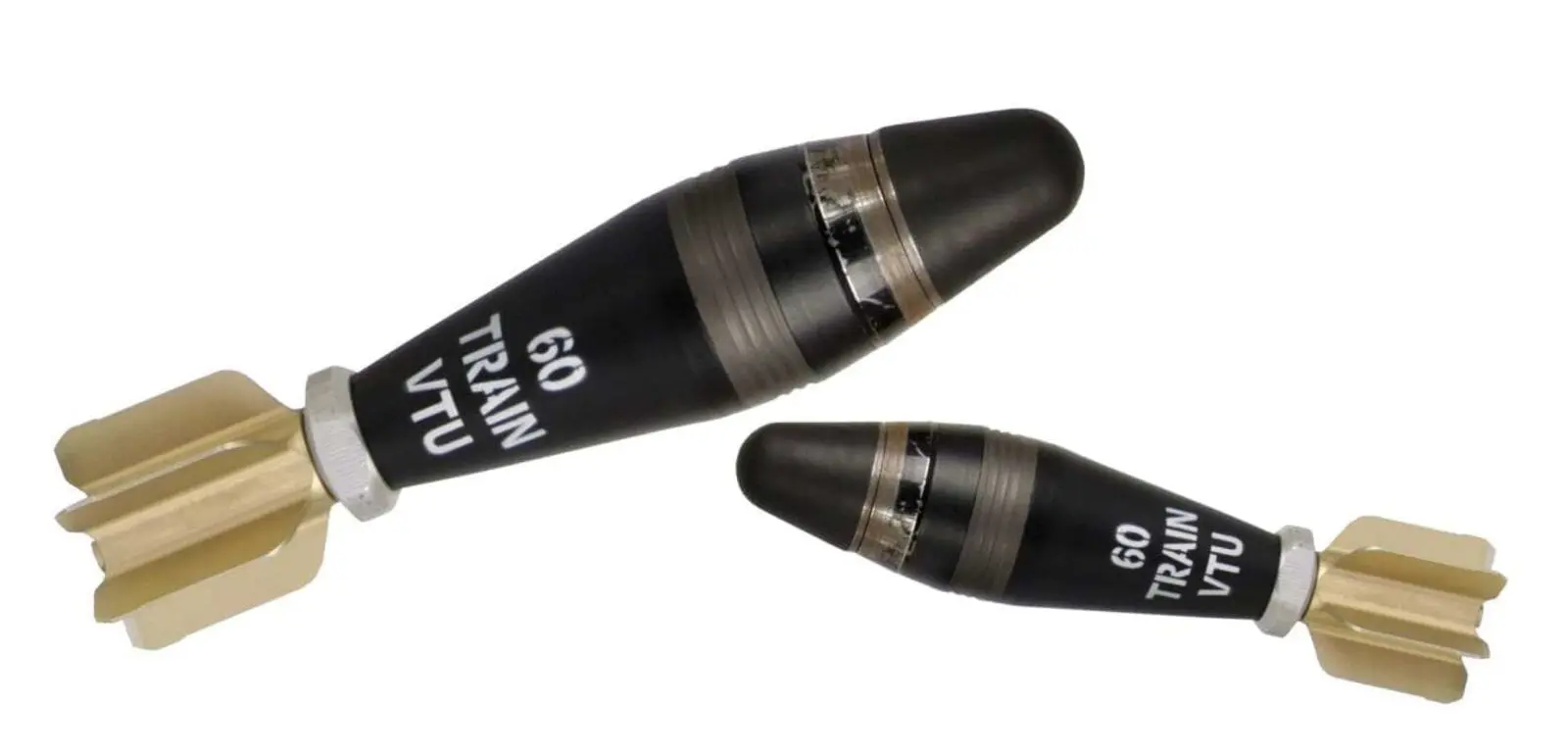

Cvičný minový náboj TRAIN/JUMP ráže 60 mm slouží pro prvotní výcvik obsluhy minometu, především nácviku přípravy zbraně a munice ke střelbě, nabíjení, zamiřování a odpalování zbraně. Mina má inertní náplň a je opatřena pryžovou maketou zapalovače.Náboj je opakovatelně použitelný. Je vystřelován z hlavně pomocí malé výmetné nábojky 9 mm TEMPO 6 ANTOS vložené do nosiče stabilizátoru po odšroubování stabilizátoru miny. Po vystřelení miny se mina očistí, odšroubuje se stabilizátor a vyjme se vystřelená nábojka pomocí kleští nebo šroubováku. Po vložení nové nábojky se může střelba opakovat.
| Střední hmotnost náboje | 1290 g ± 30 g |
| Celková délka náboje | 285 mm ± 3 mm |
| Minimální dostřel z minometu ANTOS (náměr 65°) | 12 m |
| Minimální dostřel z minometu ANTOS-LR (náměr 65°) | 5 m |
| Výmetná nábojka (není součástí náboje) | 9 mm TEMPO 6 ANTOS |
| Hmotnost truhlíku s 10 ks minometných nábojů | 20 kg ± 1 kg |
