Mobilní stožár AN-12
Popis
Mobilní stožár AN-12 je určen ke krátkodobému i dlouhodobému užívaní jako nosič uživatelské nástavby do hmotnosti 200 kg, zejména anténních nástaveb.

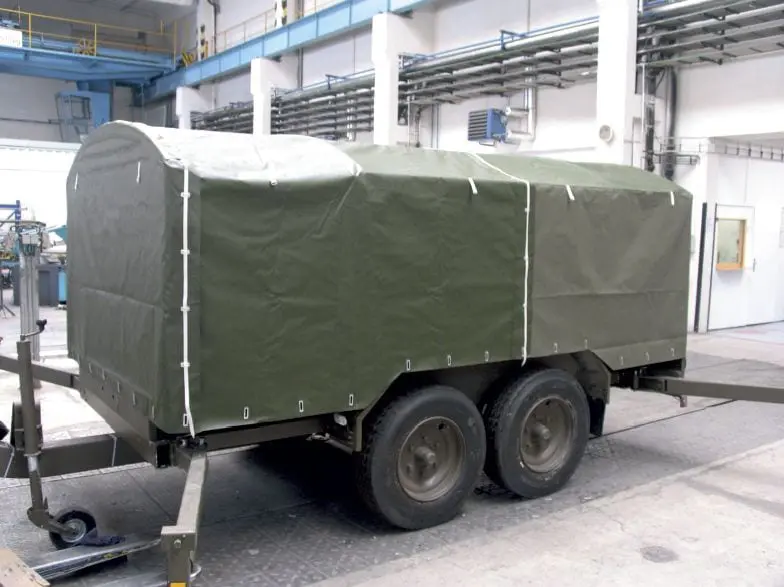

Základ mobilního stožáru tvoří přívěs s uvodorovňovacími mechanismy, na kterém je umístěna samonosná plošina. Na plošině je umístěn čtyřdílný teleskopicky výsuvný tubus z trubek z uhlíkových kompozitů, vztyčovací a výsuvné mechanismy, další prvky pohonu a zabezpečení stožáru, opěrný systém, schrány s veškerým příslušenstvím a zdroje elektrické energie.
Nosný rám plošiny je konstrukčně řešen jako samonosný, samostatný celek, který je možno montážně přizpůsobit na jiný podvozek, např. lehký terénní automobil.
Základní využití
Použití jako nosič mobilních větrných elektráren, kamerových systémů, osvětlovacích souprav, speciálních anténních nástaveb (mobilních operátorů).
| celková délka v transportní poloze | 6 000 mm |
| celková šířka v transportní poloze | 2 000 mm |
| celková výška v transportní poloze | 2 200 mm |
| celková hmotnost | 3 500 kg |
| max. výška stožáru (paty uživatelské nástavby) | 12 m |
| hmotnost uživatelské nástavby (antén) | 200 kg |
| plocha uživatelské nástavby (antén) | 1 m2 |
| rychlost větru – funkční | 25 m.s-1 |
| rychlost větru – přežití | 30 m.s-1 |
| zkrut vrcholu stožáru na patě anténní jednotky | ±0,75° |
| náklon vrcholu stožáru na patě anténní jednotky | ±1,5° |
| mezní teploty okolního prostředí | -32 °C až +55 °C |
| obsluha | 2 osoby |
| doba rozvinutí | 30 min. |
| klimatická odolnost pro všechna klimatická pásma | |
| motorický systém elektrický, zálohování mechanicky klikou | |
| vedení kabeláže multikabelem na kabelový buben |
MOBILNÍ STOŽÁR AN-12 UMG
Popis
Mobilní stožár AN-12-UMG je určen ke krátkodobému i dlouhodobému užívaní jako nosič uživatelské nástavby do hmotnosti 200 kg, zejména anténních nástaveb. Stožár (kompozitový teleskopický tubus) je pevně integrován na nosič, vybavený opěrným / uvodorovňovacím systémem, základním vybavením, úložnými schránami s příslušenstvím, schránou pro technologii, mechanickým interfacem a multi kabelem se samonavíjecím bubnem.
Základní využití
Jako nosič anténních nástaveb s možností speciálních nástaveb podle přání zákazníka do povolené hmotnosti a rozměrů.
ZÁKLADNÍ TAKTICKO-TECHNICKÉ PARAMETRY:
| celková délka v transportní poloze | 6 304 mm |
| celková šířka v transportní poloze | 2 510 mm |
| celková výška v transportní poloze | 2 746 mm |
| celková hmotnost | 8 500 kg |
| max. výška stožáru (paty uživatelské nástavby) | 12,28 m |
| hmotnost uživatelské nástavby (antén) | 200 kg |
| plocha uživatelské nástavby (antén) | 1 m2 |
| rychlost větru – funkční | 30 m.s-1 |
| rychlost větru – přežití | 35 m.s-1 |
| zkrut vrcholu stožáru na patě anténní jednotky | ±0,75° |
| náklon vrcholu stožáru na patě anténní jednotky | ±1,5° |
| mezní teploty okolního prostředí | -32 °C až +55 °C |
| obsluha | 2 osoby |
| doba rozvinutí | 30 min. |
| klimatická odolnost pro všechna klimatická pásma | |
| motorický systém elektrický, zálohování mechanicky klikou | |
| vedení kabeláže multikabelem na kabelový buben |
